mercredi 30 mai 2012. Lien permanent
La révision 3 de la carte Arduino Uno (Arduino Uno R3) est apparue en fin d'année 2011. Cette révision est également valable pour la nouvelle carte de développement Arduino Leonardo. Par rapport à la révision 2 (Arduino Uno R2), celle-ci comporte notamment quatre nouvelles broches sur les connecteurs d'entrée/sortie (encadrées en rouge sur la photo) :
Le shield proposé dans l'article Arduino est libre, sauf son logiciel de CAO ! est avant tout conçu pour la révision 2. Même s'il peut très bien prendre place sur une carte Arduino Uno R3, iDreamMicro propose une nouvelle version de ce shield compatible avec la révision 3, toujours réalisé à l'aide de Kicad.

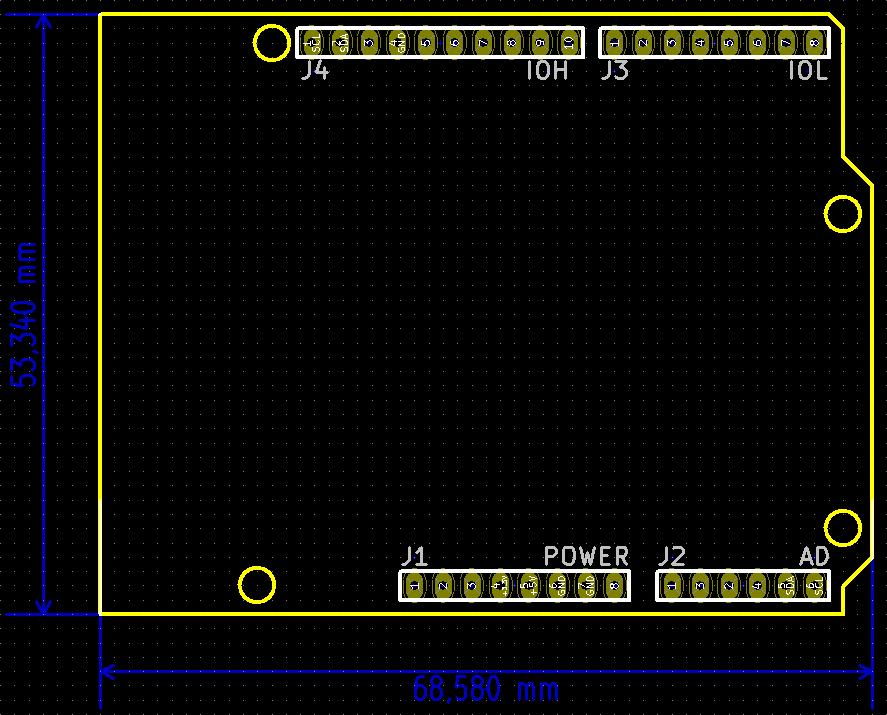

La nouvelle version du shield pour Arduino R3 troque respectivement ses connecteurs IOH 8 broches et POWER 6 broches par des connecteurs 10 et 8 broches. Même si celui-ci n'est pas présent sur tous les shields, un quatrième perçage a été ajouté.
À l'instar de la précédente, iDreamMicro vous propose de télécharger la nouvelle version du projet Kicad ainsi que la bibliothèque contenant les connecteurs. Celui-ci est publié sous licence Creative Commons BY-SA 3.0.
